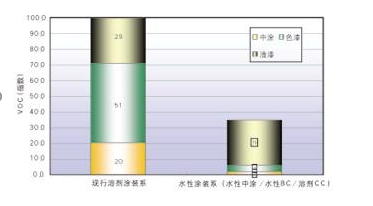

水性涂料是以水作为稀释剂代替了传统的有机溶剂，大大减少了涂料中VOC的含量，VOC的排放量一般可以降低到35g/m2以下。水性涂料VOC的消减效果如图：

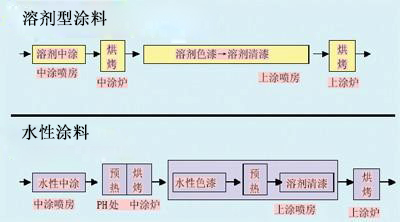

目前普遍采用的水性漆涂装工艺是：阴极电泳+水性中涂+水性底色漆+高固体分清漆（溶剂型），水性漆与溶剂漆工艺流程对比如图：

水性漆中的水性稀释剂不易挥发，水性漆喷涂后一般需要增加预烘干工序，且水性色漆预烘干后车身需要冷却才能进入清漆喷涂工位，自然风在较短的时间内很难将车身冷却下来，因此，这里的冷却工位需要空调送风系统增加制冷功能，这些都增加了车间的能源消耗。据调查，水性漆涂装能耗较溶剂漆增加了约5%。为了减少能源的消耗，但又可以达到环保要求，涂料厂商进行了积极努力，现在已经研制出了水性的3C1B涂料，可以在一定程度上减少能源消耗，目前这种涂料在日本已经有汽车制造厂家使用，在国内还没有应用。

水性漆与传统溶剂型漆一样，基本成分包括溶剂、树脂、颜料和添加剂等。水性中涂漆施工固体分较高，一般为50％～60％。水性漆喷涂喷漆室内的温度和湿度必须严格控制，喷漆室的温度在23℃～28℃，相对湿度70％±5％，基材或车身温度应保持在喷漆室条件下的露点以上。温度和湿度会影响到水性漆膜的颜色、金属闪光效果、漆膜粗糙度、色匀性和防流挂性等。水性漆的预烘干温度一般为70±10℃，烘干时间5min，加热挥发要求漆膜固体分含量达到80％以上。

水性漆运输和贮存时有较高要求，因为水性漆对温度很敏感，温度控制在5℃～30℃之间，在冬季和夏季储存运输过程中需有加热或冷却装置。水性漆的贮存稳定性一般在3个月左右，采购时要考虑油漆生产单位与使用单位的距离越近越好。

设备投资方面，由于水性漆的腐蚀性较大，与水性漆溶剂直接接触的设备需要采用不锈钢或塑料制品，因此设备投资比溶剂型漆的设备增加约10%。喷漆室室体壁板一般静压层以下都采用不锈钢材质，静压层以上部分不与溶剂直接接触可不采用不锈钢材质，喷漆室排风风管、下部循环水槽、水管等均采用不锈钢材质。烘干室和预烘干室内壁板、风管等一般采用不锈钢材质，还有相应的辅助设备如输调漆系统、喷漆系统等与水性漆溶剂直接接触的多数都采用不锈钢材料。
